旋变自适应组装线体方案
一、方案背景
随着旋变产品迅速迭代，产线设备在柔性程度、换型时间、产能及节能等方面若能有进一步提升，则显得尤为重要。
为了更好的满足生产需求，旋变自适应线体的方案应运而生。
以往设备痛点：
| 问题 | 描述 |
|---|---|
| 兼容性低 | 仅兼容1~2款产品 |
| 换型时间长 | 工装夹具换型耗时，产能低 |
| 运营成本高 | 隧道炉烘烤能耗大，成本高 |
自适应线体优势：
| 优势 | 描述 |
|---|---|
| 兼容性提升 | 兼容37~110款产品 |
| 换型时间缩减 | 通用化工装夹具，换型快 |
| 能耗降低 | 自研变频烘烤技术，节能降本 |
二、工艺流程与设备配置
工艺流程（OP10 ~ OP140）：
| 工站编号 | 工艺名称 | 说明 |
|---|---|---|
| OP10 | 上料 | 吸塑盘接驳，AGV送料 |
| OP20 | 绕线 | 6台绕线机，双工位 |
| OP30 | 绕线下料 | 与上料结构类似，顺序相反 |
| OP40 | TIG焊 | 含视觉检测、电极磨修 |
| OP50 | 电阻加热 | 移动模组加热 |
| OP60 | 点胶 | 相机检测，点胶组件 |
| OP70 | 点胶下料 | 摆盘，循环烤盘 |
| OP80 | 固化 | 恒温烤箱 + 冷却箱 |
| OP90 | 人工装线 | 物料缓存，压机 |
| OP100 | 电阻焊 | 焊前/后视觉检测 |
| OP110 | 人工装上下盖 | AGV送料，双层输送线 |
| OP120 | 高压测试 | 安规测试 |
| OP130 | 低压测试 | 安规测试 |
| OP140 | 成品下料 | 激光打标，摆盘抓手 |
设备配置：
机器人：4轴、6轴机械手
输送系统：双层回流输送线
信息绑定：视觉扫码
线体尺寸：25400 × 2500 × 2400 mm

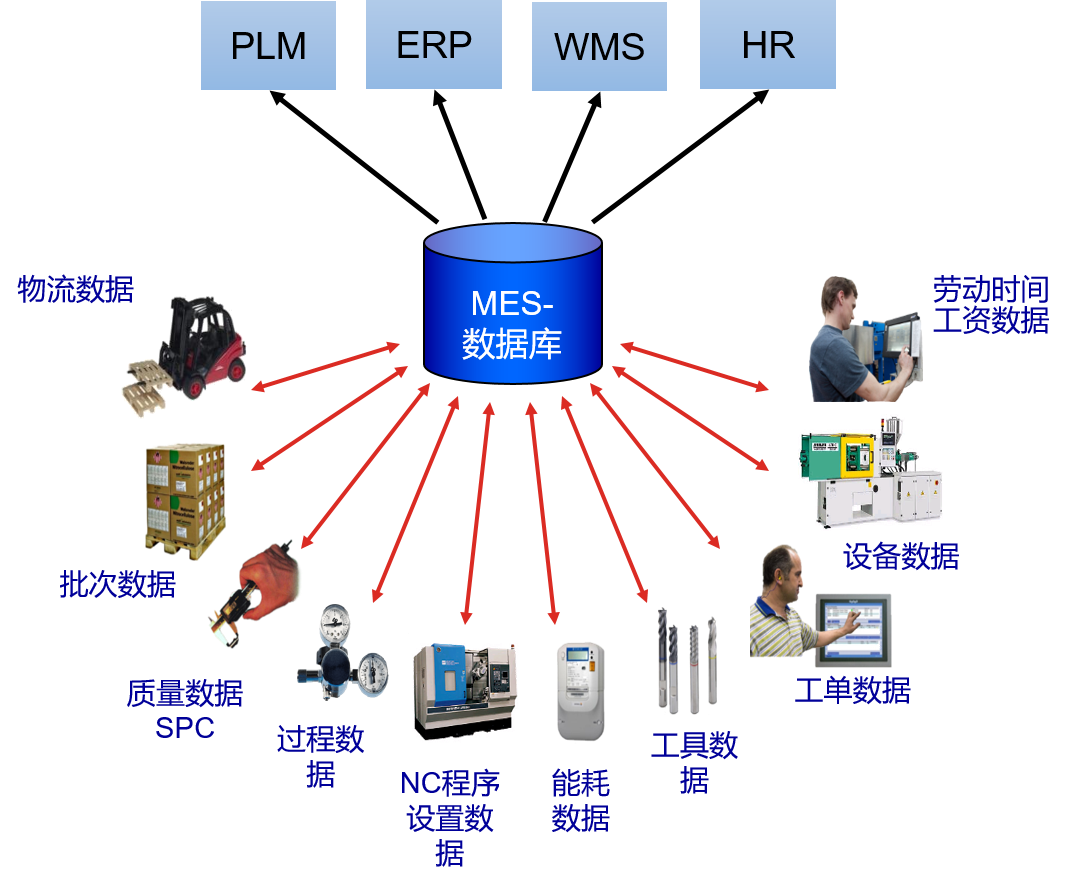

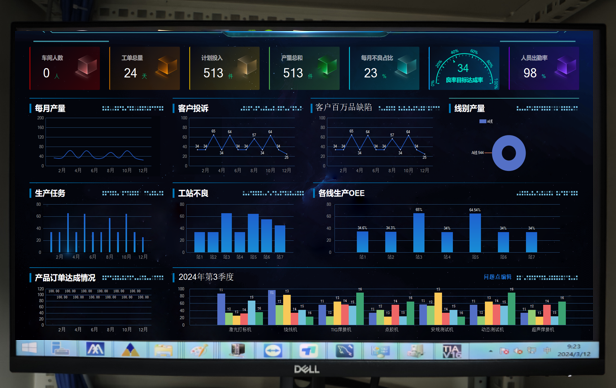

三、MES系统与数据管理
MES系统功能：
| 功能 | 说明 |
|---|---|
| 数据存储 | SQL数据库统一存储 |
| 系统对接 | 开放接口支持ERP/PLM等 |
| 操作界面 | 触摸屏集成机械手、视觉、MES |
| 客户MES | 支持定制化对接 |
| 自带MES | 集成控制界面，无缝对接 |
四、电控软件技术应用

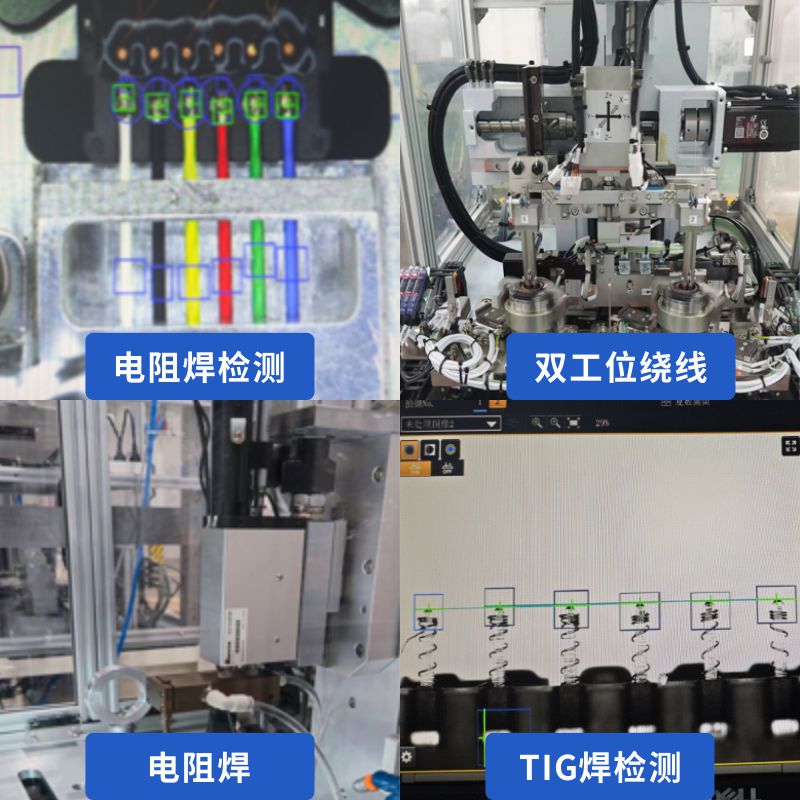

1. 视觉技术应用
| 应用场景 | 说明 |
|---|---|
| 定位与识别 | 高精度定位，确保稳定性 |
| 缺陷检测 | 表面缺陷识别，质量控制 |
| 机器人引导 | 实时姿态识别，精确操作 |
2. 机械手技术应用
| 技术 | 说明 |
|---|---|
| 传感器集成 | 毫米级定位精度 |
| 视觉引导 | 复杂环境下高效抓取 |
| 力反馈控制 | 避免损坏或滑落 |
| 路径优化 | 贝塞尔曲线平滑运动 |
| 动态避障 | A*算法实时避障 |
| 力控协同 | 自适应调节力度 |
3. 配方数据管理
| 功能 | 说明 |
|---|---|
| 数据块存储 | PLC DB块存储配方参数 |
| HMI交互 | 下拉菜单/搜索功能 |
| 版本控制 | 版本号+时间戳，支持回滚 |
| 同步机制 | 实时同步，避免冲突 |
4. 异常自诊断策略
| 策略 | 说明 |
|---|---|
| 故障代码管理 | 自动生成并记录日志 |
| 预警机制 | 阈值预警，避免停机 |
| 自动恢复 | 常见故障自动复位 |
五、系统架构与数据流
系统组成：PLC + 上位机 + 数据库 + 终端组
数据流向：设备参数 → 分析 → 存储 → 传输控制
通信协议：完备配置，保障数据安全与稳定
六、总结
该自适应组装线体通过以下方面实现升级：
✅ 高兼容性（37~110款产品）
✅ 快速换型（通用化工装）
✅ 节能降本（变频烘烤技术）
✅ 智能化（视觉+机械手+MES集成）
✅ 高可靠性（异常自诊断+自动恢复）
具备高度自动化、柔性化、信息化特征，适用于多品种、小批量的精密制造场景。
