产品介绍

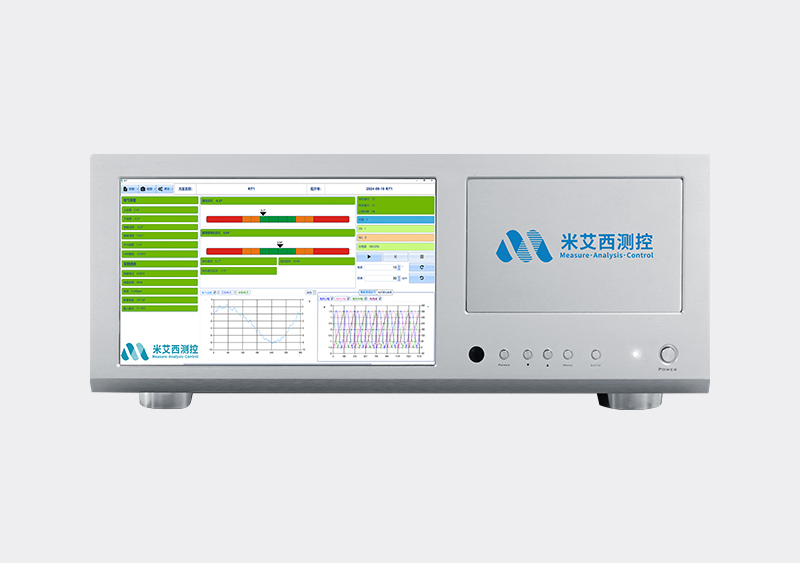

SmartATAS-ATL 电涡流测试分析系统

SmartATAS 电涡流测试分析系统，基于湖南米艾西在旋转变压器测试领域的领先经验，于 2021 年开发的电涡流角位置传感器专用测试系统。系统采用全模块化设计，设备由分析系统主机、程控直流电源、高精度伺服直驱转台、显示及控制模块、测试工装、自动测试软件等六个主要部分构成。采用自研软件解算技术，电气角解算精度 ±15″，解算分辨率最高可达 1″，角分度装置定位精度 ±15″。应用于电涡流角度传感器的研发、生产领域，典型测试时间 15s。

产品特点

特点	说明
1	支持正弦电压、余弦电压、解算角度、电气角度、机械角度、电气误差实时显示
2	测试结果包括：粗瞄误差、上下误差、峰峰误差、交轴误差、正余弦幅值等
3	支持产品测试方案的设置和管理
4	同时支持电涡流传感器性能标定

设备功能参数

参数项	参数值
主机尺寸	435\400\251mm (长宽高)
转台尺寸	400mm\400mm\211.5mm (长宽高)
程控传感器电源	DC1-120ms
显示	10 寸内嵌触摸屏，分辨率 1280x800
角度显示范围	000°-359°59′59″
电气角解算精度	±15″
转台定位精度	±15″
