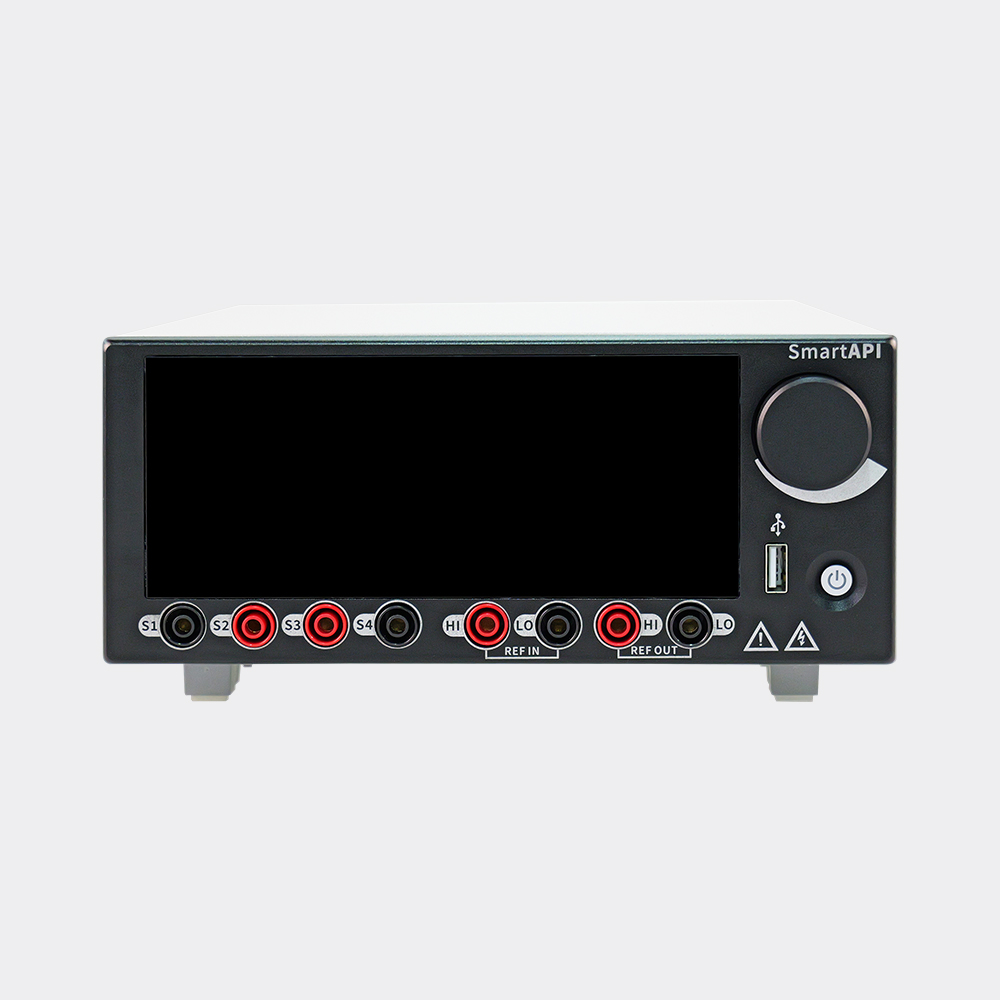

SmartAPI高精度角位置显示仪

产品介绍

产品特点

• 内置旋变励磁电源，可测量单、双通道旋转变压器输出的角度和电压

• 支持选配自整角机角度测量功能

• 性能可替代美国进口的8810A等设备

• 适用于旋转变压器解码及电机驱动器测试等角度精度要求高的领域




SmartAPI为全新开发具备完全自主知识产权的高精度角位置指示仪。它基于湖南米艾西测控独有的旋变分析仪架构，拥有超越8810AH的性能。即使在10kHz高频下，仍然具备10″的解码精度，高频角度测量精度超过8810AH 2倍，电压测量精度超过30倍。可选配相位角电压表功能，同时完成角度、相位、电压测量。




性能对比




测试对象	频率范围	SmartAPI测量精度	NAI 8810A测量精度
旋变：2-28V 线压	47-5KHz	±0.004°	±0.004°
旋变：28-90V 线压	47-1KHz	±0.004°~ ±0.008°	±0.004°~ ±0.008°
旋变：2-12V 线压	5-10KHz	±0.004°~ ±0.008°	±0.004° ±0.008°
旋变：2-12V 线压	10-15KHz	±0.008°~ ±0.015°	±0.008°~ ±0.015
旋变：2-12V 线压	15-20KHz	±0.015°~ ±0.02°	±0.015°~ ±0.02°
旋变：1-2V 线压	47HZ-400Hz	±0.0045°	±0.006°
旋变：1-2V 线压	400-5KHz	±0.005°	±0.006°
旋变：1-2V 线压	5-10KHz	±0.004°~ ±0.010°	±0.006°~ ±0.015
旋变：1-2V 线压	10-15KHz	±0.010°~ ±0.025°	±0.015°~ ±0.025°
旋变：1-2V 线压	15-20KHz	±0.025°~ ±0.035°	±0.025°~ ±0.035°
自整角：2-90V 线压	47-1KHz	±0.004°	±0.004°




产品参数




属性	SmartAPI
尺寸	12.5″×9.5″×3.5″
工作温度	0-50℃
存储温度	0~70℃
通道数	2
转速范围	0~±9999.99 dps
分辨率	0.01dps
转向	顺时针，逆时针
电气角度	0~359.999°
电气角度精度	0.004°
电气角度分辨率	0.0001°
多速比范围	1~255
HDMI	1
USB	1
RJ45 以太网	1
二次开发	提供基于 TCP/IP 协议二次扩展接口
