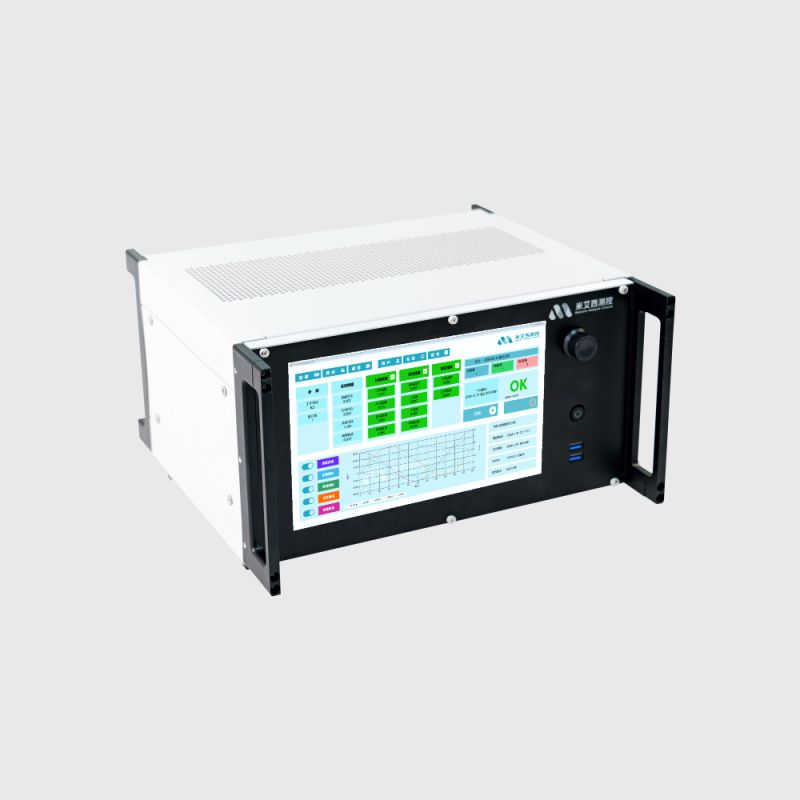

产品介绍

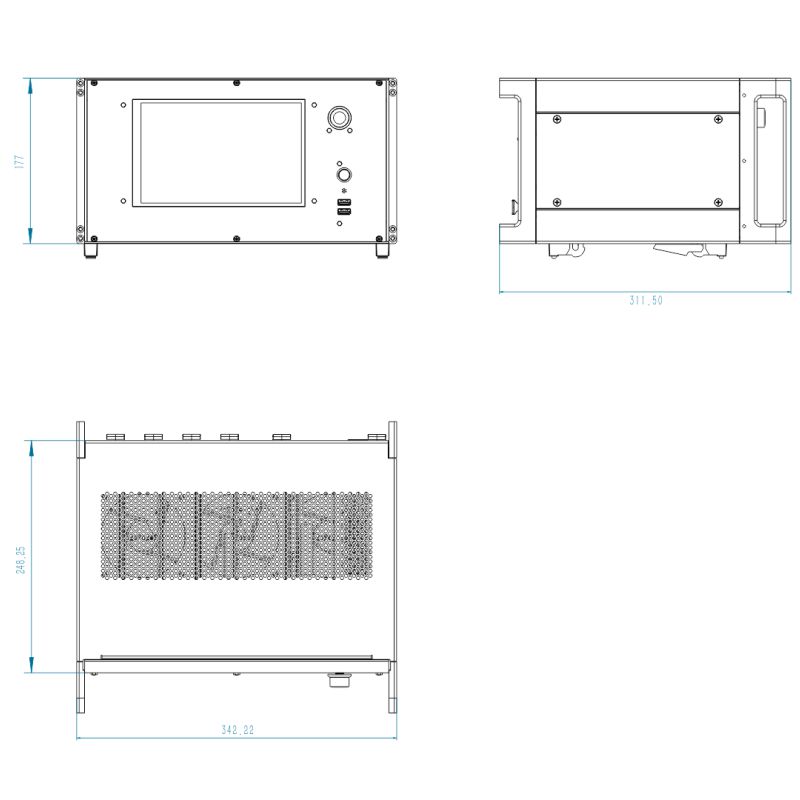

搭配专用19英寸 Rack Mount 套件可实现上架安装





模块化设计，灵活组合，可应对旋变、电涡流传感器、磁/光编码器等各种测试及调零场景







配置组合

得益于模块化设计，单台SmartVRX可搭配不同模组满足多种测试场景。


配置/功能	VRX	电涡流	双工位电涡流	动态调零	磁编/光编	定制
1288采集卡	N/A	1	1	1	1	TBD
10A4采集卡	1	N/A	N/A	N/A	N/A	TBD
底板	1	1	1	1	1	TBD
电源板	1	1	1	1	1	TBD
CPU板	1	1	1	1	1	TBD
双工位电涡流	N/A	N/A	1	N/A	N/A	TBD
7V励磁电源	1	N/A	N/A	N/A	N/A	TBD
电涡流/动态板	N/A	1	N/A	1	1	TBD

技术指标

支持旋变指标如下：

指标	参数
外径	120以下规格(Φ37mm、Φ52mm、Φ110mm等)
励磁频率	20kHz
励磁电压	36Vrms
励磁电流	≤500mArms
变压比	0.15~2

测试分析

• 角度显示范围：000°~359°59′59″；

• 测量电压：0~36Vrms；

• 电气角分辨能力：0.1″；

• 电气角测试精度：±5″；

• 基波电压测量精度：0.1%；

• 基波电流测量精度：0.2%；

• 相位测量精度： 0.1°@20kHz；

• 阻抗测量精度： 0.5%（5~2000Ω）。

2.励磁电源

• 输出通道：双路独立输出；

• 输出幅度：0~36Vrms；

• 输出电流：0~0.5Arms；

• 最大输出功率：18W；

• 输出波形：正弦波；

• 输出频率：47~20kHz可调

• 输出相位：支持同相及正交调节，相位精度0.1°

• 正弦波失真度：≤0.5%（400~20kHz），典型值0.2%；

• 控制：旋变分析仪程序控制。

3.电动转台

• 支持现有转台体系，带LAN、485、232转台接口。
