产品介绍
BRX：单相励磁双输出无刷型旋转变压器。
VR：磁阻型旋转变压器
BRT：双相励磁单输出无刷型旋转变压器
RVDT：RVDT（Rotary Variable Differential Transformer）是旋转可变差动变压器缩写，属于角位移传感器，具有无限分辨率、使用寿命长，精度高的特点，可实现有限转角测量。
LVDT：LVDT（Linear Variable Differential Transformer）是线性可变差动变压器缩写，属于直线位移传感器。
DoublSyn：多摩川精机新型双冗余旋转角度传感器，除了具有传统 VR 型旋转变压器的平面性、可靠性和耐环境性外，还具有高精度、抗噪声性和冗余性。
产品特点
SmartBRX角度传感器测试分析系统采用划时代的角度传感器动态同步解码框架，系统基于模组化设计，可支持旋变、自整角机、差动变压器、感应同步器、电涡流、光编、磁编等几乎所有角度传感器的测试，并有1″~15″精度及30000rpm高速等6款转台支持，真正实现角度传感器从精度测试到高速动态测试的大一统。

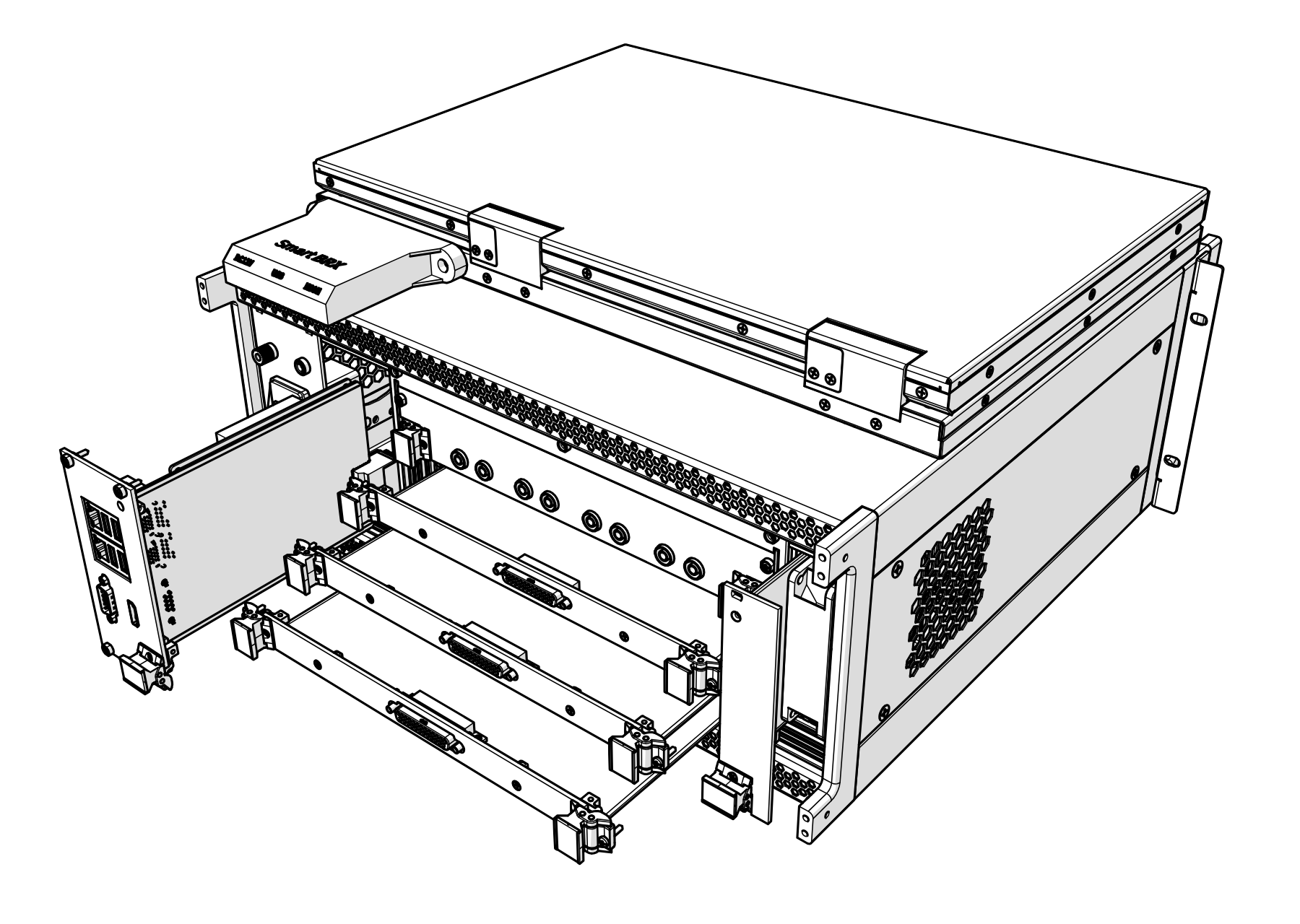

模块化设计：能够自由组合成多种工作模式，应对各种应用场景。
模组介绍
SmartBRX测试分析系统可自由组合以下模块化单元，从而实现不同工作模式，快捷应对于多种应用场景的测试需求。
SmartBRX测试主机

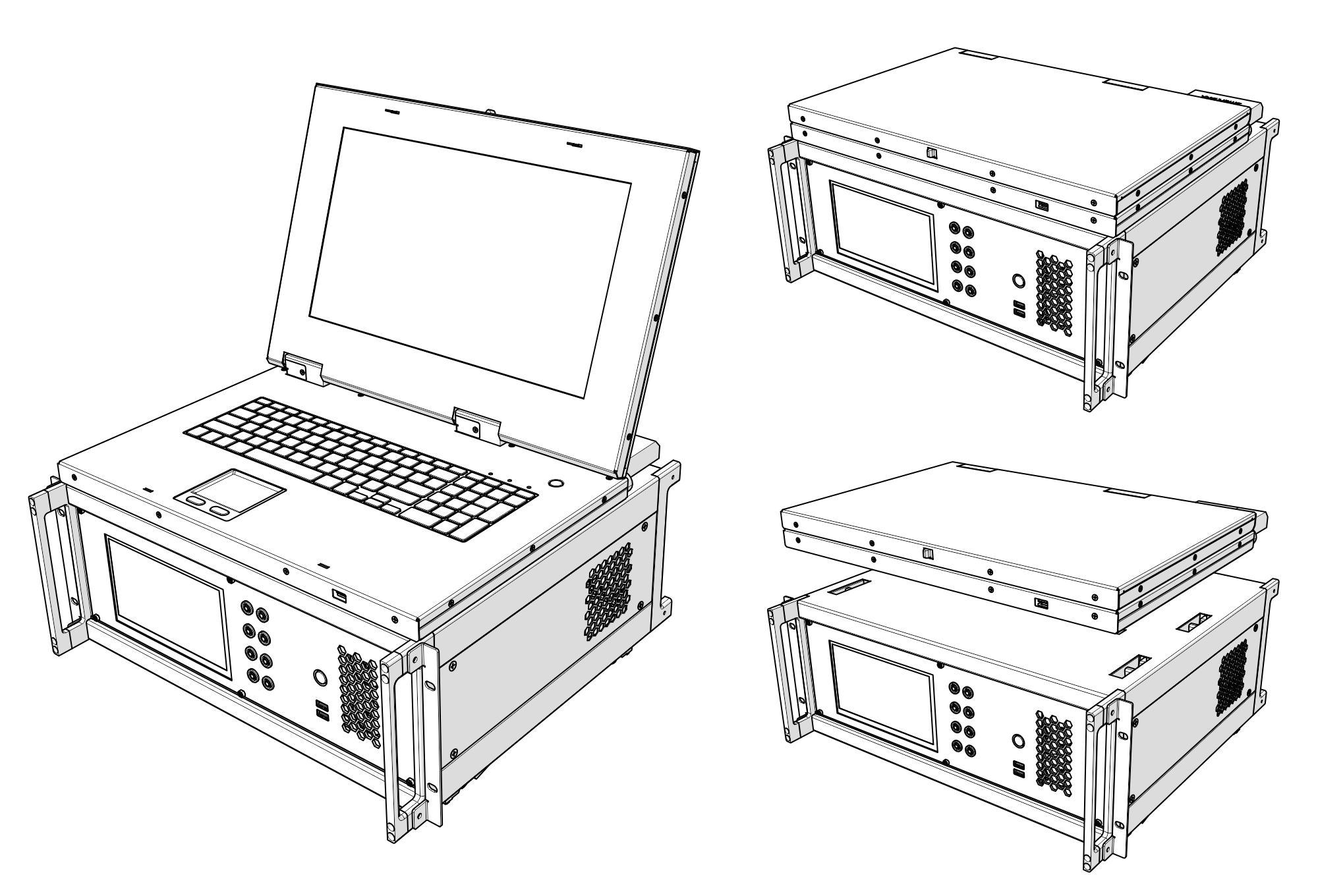

测试主机为SmartBRX测试系统的基体框架，整机设计符合GB/T 19520、IEC 60297标准。自带7英寸触控屏进行数据实时显示和简单交互。同时为了能够有完整的交互体验，主机配有15.6英寸屏和全尺寸工控键盘的可拆卸折叠模组用于交互操作。主机自带X86架构的控制模组用于对采集数据进行处理、存储、通讯等功能。
主机的详细参数如下
| 属性 | 参数 | 说明 |
|---|---|---|
| 整机高度 | 177.8mm (4U) | 安装可拆卸折叠屏幕键盘模组后222.2mm (5U) |
| 整机宽度 | 482.6mm (19英寸) | 兼容桌面使用和机柜上架安装 |
| 整机深度 | 431.5mm (含提手) | 机柜上架时请确保机柜内部深度≥500mm |
| 散热方式 | 风冷 | - |
| 裸机重量 | 9.5kg | 不包含其他模组 |
| 额定电压 | 220V | - |
| 额定功率 | 150W | - |
| 触摸屏 | 7英寸分辨率800x480 | - |
| 折叠显示屏 | 15.6英寸分辨率1920x1080 | - |
| 处理器 | Intel 11Gen Core i5-1135G7 | - |
| 内存 | DDR4 8G | 可升级 |
| 硬盘 | 512G M.2 SSD | 可升级 |
单通道励磁模组：1-115Vrms 6VA可调励磁电源 自带短路保护 过流过压保护 0.1%THD
双通道励磁模组：双通道独立输出 1-115Vrms 6VA可调励磁电源 自带短路保护 过流过压保护 0.1%THD
采集模组：多通道同步采集模组，输入电压范围 0-90Vrms ，自带过压过流保护。
隔离采集模组：多通道隔离同步采集模组，通道间隔离，输入电压范围 0-230Vrms ，可同步采集低压传感器信号与高压电机信号。
工作模式
| 工作模式 | 单通道励磁模组 | 双通道励模组 | 采集模组 | 隔离采集模组 |
|---|---|---|---|---|
| 单通道BRX/VR | 1 | 0 | 1 | 0 |
| 双通道BRX/VR | 1 | 0 | 2 | 0 |
| 双冗余BRX/VR | 0 | 1 | 2 | 0 |
| 单通道BRT | 0 | 1 | 1 | 0 |
| 双通道BRT | 0 | 1 | 2 | 0 |
| 单通道RVDT/LVDT | 1 | 0 | 1 | 0 |
| 双冗余RVDT/LVDT | 0 | 1 | 2 | 0 |
| DoublSyn BRX/VR/BRT | 0 | 1 | 1 | 0 |
| 电机 | 1 | 0 | 0 | 1 |
*任何一套工作模式的系统硬件，都能通过替换或者增减对应模组切换为另一种工作模式的系统硬件，灵活配置，大幅节约成本，提高效率。
*不同工作模式所使用的软件不同，购买前请注意核实。
支持的旋变
| 旋变外径 | ≤120mm | |
| 励磁频率 | 20kHz | |
| 励磁电压 | 36Vrms | |
| 励磁电流 | ≤500mArms | |
| 变压比 | 变压比代号 | 变压比 |
| 1 | 0.15 | |
| 2 | 0.28/0.286 | |
| 4 | 0.45 | |
| 5 | 0.5/0.56 | |
| 6 | 0.65 | |
| 7 | 0.78 | |
| 10 | 1 | |
| 20 | 2 | |
性能参数
| 测试指标 | 参数 |
|---|---|
| 角度显示范围 | 000°~359°59′59″ |
| 测量电压 | 0~36Vrms |
| 电气角分辨能力 | 0.1″ |
| 电气角测试精度 | ±5″ |
| 基波电压测量精度 | 0.1% |
| 基波电流测量精度 | 0.2% |
| 相位测量精度 | 0.1° (20kHz) |
| 阻抗测量精度 | 0.5% (5~2000Ω) |
