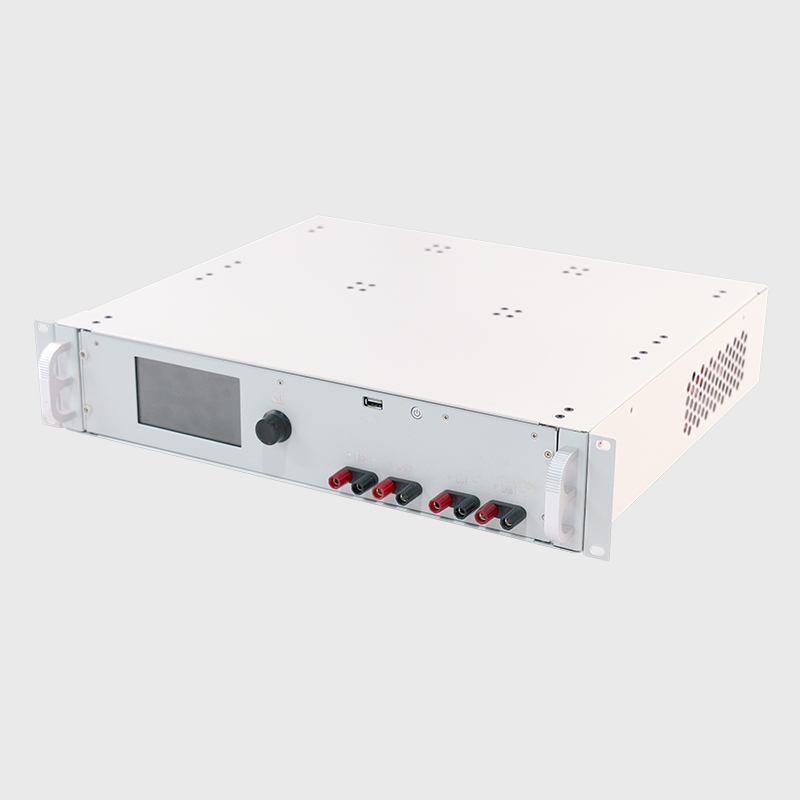

RP系列励磁电源

产品介绍

1. 小于1‰超低THD失真。

2. 自动闭环恒压，输出电压误差低于千分之三。

3. 电压、频率调节以及负载变化快速恒压，最快恒压时间0.2秒。

4. 高精度输出功率采样，误差低于千分之三。

5. 精密电压调节，最小可调精度1mV。

6. 精密频率调节，最小可调精度0.1Hz。

7. 功率元件及环境温度监测，过温保护。

8. 输出过流及短路保护，支持输出正负短路保护和对大地短路保护。保护时声音报警屏幕弹窗报警

9. 支持凯尔文式远端电压采样，减少测试线压降影响，使输出更接近负载端电压。

10. 整机抽屉式模块化设计，方便维护和维修。（RP-X36 RP-X115)

11. 自我诊断，出现故障可快速定位排查问题。（RP-X36 RP-X115)

12. 支持前后端子输出，方便接线使用。（RP-X7 RP-X36 RP-X115)

13. 超静音设计，低于室内环境噪音，1米内听不到散热风扇噪音。（RP-X36 RP-X115)

14. 模组自然散热，无需额外辅助散热。（RP-M7 RP-M36 RP-M115)

15.支持电容触摸屏和旋钮操控，操作便捷响应速度快。（RP-X7 RP-X36 RP-X115)

二、指标参数：

励磁电源系列产品规格书
产品名称	RP-M7	RP-M36	RP-M115	RP-X7	RP-X36	RP-X115
产品描述	7V励磁电源模组	36V励磁电源模组	115V励磁电源模组	7V励磁电源整机	36V励磁电源整机	115V励磁电源整机
输出电压（RMS）	1-7.4V	1-38V	1-130V	1-7.4V	1-38V	1-130V
输出频率范围	47Hz~20KHz	47Hz~20KHz	47Hz~10KHz	47Hz~20KHz	47Hz~10KHz	47Hz~10KHz
最大输出功率	4VA	6VA	6VA	6VA	36VA	60VA @47Hz~5K Hz
						40VA @5KHz~10K Hz
最大通道数	2CH	2CH	1CH	2CH	2CH	2CH
外部远端电压采样	支持	支持	支持	支持	支持	支持
闭环自动恒压	支持	支持	支持	支持	支持	支持
温度监测	支持	支持	支持	支持	支持	支持
输出短路保护	支持	支持	支持	支持	支持	支持
供电电源	24V(12-24V可选）	12V-24V	12V-24V	DC24V或PD20V	AC 200V~240V	AC 200V~240V
通讯方式	UART TTL3.3V	UART TTL3.3V	UART TTL3.3V	USB/RS232	USB	USB
工作环境温度
电压调节细度	≦1mV或输出电压1‰	≦2mV或输出电压3‰	≦2mV或输出电压3‰	≦1mV或输出电压1‰	≦1mV或输出电压1‰	≦输出电压2‰
频率调节细度	0.1Hz	0.1Hz	0.1Hz	0.1Hz	0.1Hz	0.1Hz
输出电压稳定度	≦3‰	≦3‰	≦3‰	≦3‰	≦3‰	≦5‰
闭环恒压时间	≦1.2S	≦0.2S	≦0.2S	≦1.2S	≦1.2S	≦1.2S
THD失真	≦1‰	≦1‰	≦1‰	≦1‰	≦1‰	≦1‰ @47Hz~2K Hz 60VA
						≦5‰ @5Hz~10K Hz 40VA
