产品介绍
SmartRDC是江苏旋测科技有限公司针对目前新能源等领域多元化的市场需求而研制，用于代替角位置显示仪、零位指示仪、速度表等仪表的新一代高性价比测试方案。其配置有3.5寸真彩触摸屏，支持按钮/旋钮操作，搭配上位机软件，具备显示/分析、报表、查询等功能。

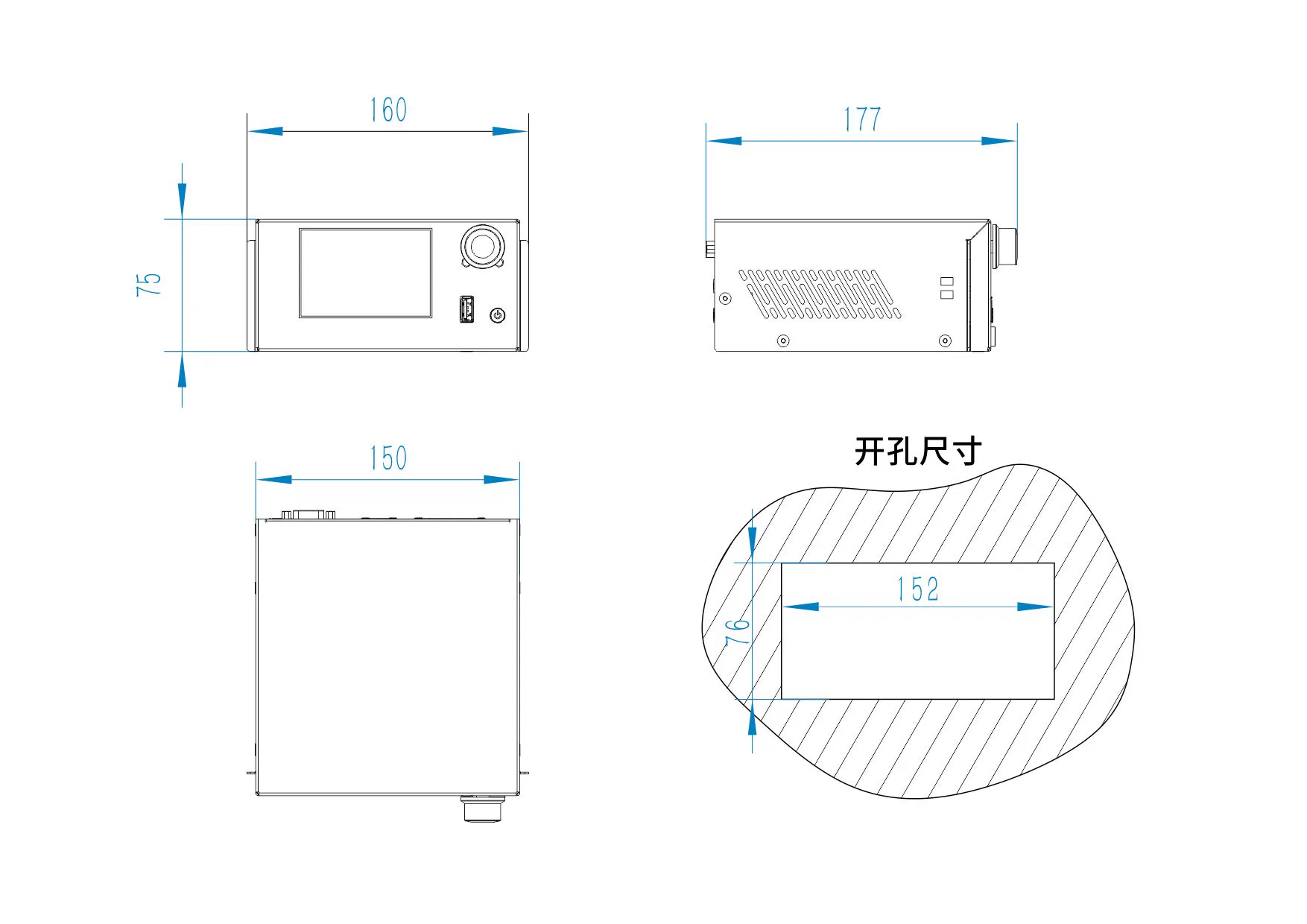

产品尺寸

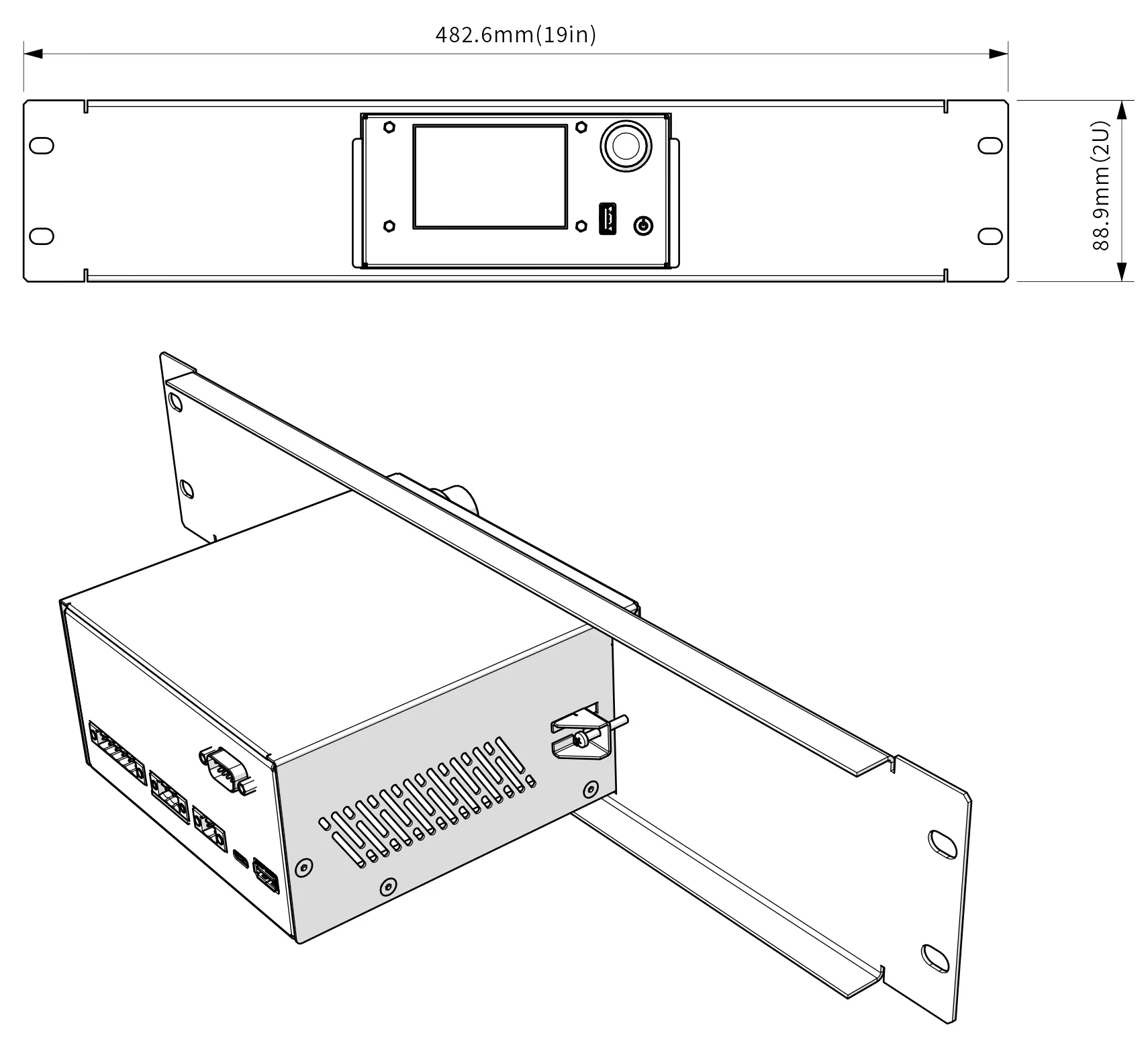

支持19英寸机柜上架安装（产品不包含上架面板，下图仅示意一种典型的安装方式和参考占位高度）
产品参数
| 参数名称 | 标准版-std | 专业版-pro | 旗舰版-ultra |
|---|---|---|---|
| 励磁电压 | 7.0V | 7.0V | 7.0V/5.0V |
| 频 率 | 10000Hz | 2000~10000Hz | 2000~10000Hz |
| 极对数 | 1~256 | 1~256 | 1~256 |
| 变压比 | 0.286 | 0.286/0.5 | 0.286/0.5 |
协议格式
| 地址 | 功能码 | 数据类型 | 包长（2Byte） | 数据 | 校验 | 结束符 |
|---|---|---|---|---|---|---|
| 0xCB | 数据包 | 数据包 | 数据包 | 数据包 | CRC-16/IBM | 0x0D0A |
| 0xCB | 0x01 | 0xdd表示浮点型 | 4 | 角度数据(浮点数) (不应答) | CRC-16/IBM | 0x0D0A |
| 0xCB | 0x02 | 0xcc | 3 | 角度数据(度分秒) (不应答) | CRC-16/IBM | 0x0D0A |
| 0xCB | 0x05 | 0xdd表示浮点型 | 4 | 速度数据 (不应答) | CRC-16/IBM | 0x0D0A |
| 0xCB | 命令包 | 命令包 | 命令包 | 命令包 | CRC-16/IBM | 0x0D0A |
| 0xCB | 0x10：设置励磁电压 | 0xdd 表示浮点型0xCC表示整形 | （0~4） | float类型（4bytes）：7.0 或 5.0 | CRC-16/IBM | 0x0D0A |
| 0xCB | 0x11：设置极对数 | 0xdd 表示浮点型0xCC表示整形 | （0~4） | 1Btyes：0~255 | CRC-16/IBM | 0x0D0A |
| 0xCB | 0x12：设置变压比 | 0xdd 表示浮点型0xCC表示整形 | （0~4） | float（4bytes）：1.0 或 0.5 或 0.286 | CRC-16/IBM | 0x0D0A |
| 0xCB | 0x13：设置励磁频率 | 0xdd 表示浮点型0xCC表示整形 | （0~4） | float类型（4bytes）：励磁频率实际值（HZ） | CRC-16/IBM | 0x0D0A |
| 0xCB | 0x31：切换角度单位 | 0xdd 表示浮点型0xCC表示整形 | （0~4） | DEGRESS_DMS = 0x11, //角度制度分秒 RADIANS_ FLOAT = 0x22, //角度制，浮点数形式 | CRC-16/IBM | 0x0D0A |
| 0xCB | 0x32：切换设备模式 | 0xdd 表示浮点型0xCC表示整形 | （0~4） | ANAGLE_MODE = 0x11, //角度模式 SPEED_ MODE = 0x22, //速度模式 | CRC-16/IBM | 0x0D0A |
| 0xCB | 0x33：工作状态 | 0xdd 表示浮点型0xCC表示整形 | （0~4） | 0x01：开始运行； 0x02：停止运行 | CRC-16/IBM | 0x0D0A |
| 0xCB | 0x36：切换通信方式 | 0xdd 表示浮点型0xCC表示整形 | （0~4） | RS232：0x34；RS485：0x45；USB：0x56（default） | CRC-16/IBM | 0x0D0A |
| 0xCB | 0x50：参数查询 | 0xCC | 1 | 0x11：版本号 | CRC-16/IBM | 0x0D0A |
| 0xCB | 0x51：发送版本号\ | 0xDD | 4 | 例如：1.0 | CRC-16/IBM | 0x0D0A |
| 0xCB | 应答包 | 应答包 | 应答包 | 应答包 | CRC-16/IBM | 0x0D0A |
| 0xCB | 0xFF | 0xCC | 0 | 0 | CRC-16/IBM | 0x0D0A |
| 0xCB | 错误包 | 错误包 | 错误包 | 错误包 | CRC-16/IBM | 0x0D0A |
| 0xCB | 0xEE | 0xCC | 1 | 0x11：命令无效；0x22：校验错误 | CRC-16/IBM | 0x0D0A |
通讯实例
| 项目名称 | 参数 | 示例 |
|---|---|---|
| 设置励磁频率 | 10000Hz | CB 13 DD 00 04 00 40 1C 46 07 16 0D 0A |
| 设置励磁频率 | 5000Hz | CB 13 DD 00 04 00 40 9C 45 C6 37 0D 0A |
| 设置变压比 | 0.286 | CB 12 DD 00 04 98 6E 92 3E 20 FD 0D 0A |
| 设置变压比 | 0.5 | CB 12 DD 00 04 00 00 00 3F 3D 1F 0D 0A |
| 设置变压比 | 1 | CB 12 DD 00 04 00 00 80 3F FD 7E 0D 0A |
| 设置极对数 | 1 | CB 11 CC 00 01 01 78 13 0D 0A |
| 设置极对数 | 4 | CB 11 CC 00 01 04 7B D3 0D 0A |
| 切换通信方式 | RS232 | CB 36 CC 00 01 34 68 E7 0D 0A |
| 启动 | - | CB 33 CC 00 01 01 7F EB 0D 0A |
| 暂停 | - | CB 33 CC 00 01 00 BF 2A 0D 0A |
| 应答包 | - | CB FF 00 00 00 C4 95 0D 0A |
| 错误包 | 校验错误 | CB EE CC 00 01 22 B5 46 0D 0A |
| 错误包 | 功能码错误 | CB EE CC 00 01 11 A0 06 0D 0A |
本产品可为客户提供ODM及定制化服务，如有需要请联系客服。
