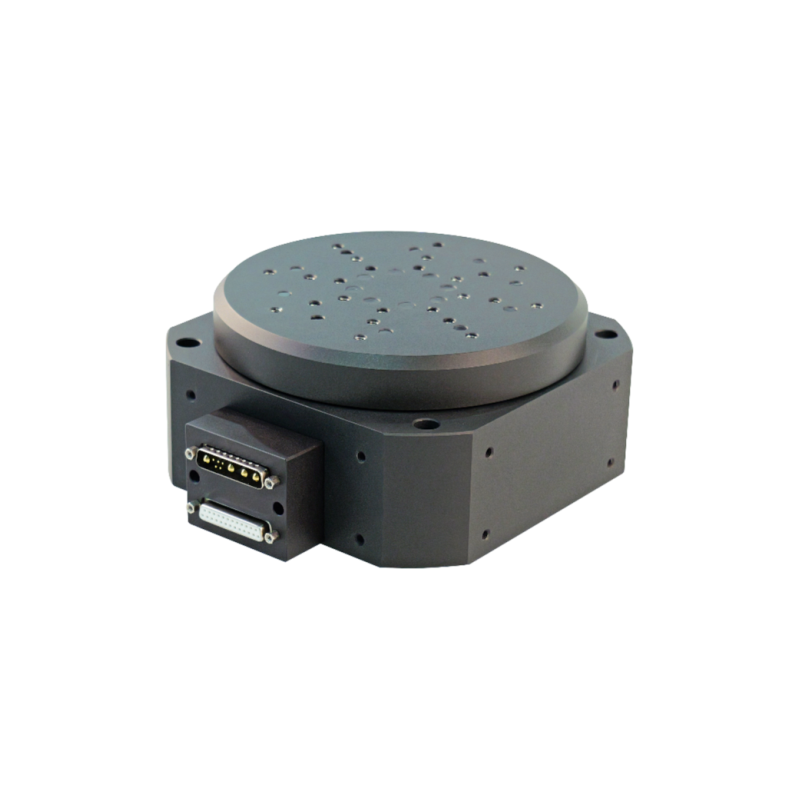

MPRS170系列高精度机械转台

角位置绝对定位精度±1″，多种安装方式。

低阿贝误差设计，实现精度应用最优化。

零齿槽力矩设计，优异的动态性能。

搭配26位高精度绝对值编码器，分辨率0.02″。

最高可支持零下50℃严苛工作温度。

精密研磨轴系，轴线跳动可选0.5微米。

支持RS232、Ethercat、Ethernet通讯。

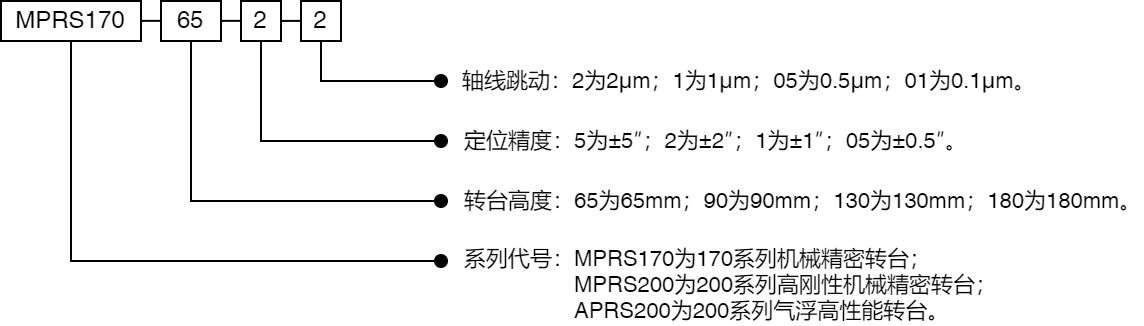

系列规格

• *转台须和驱动器配套使用，驱动器电源220VAC，默认RS232通讯，反馈线、动力线、通讯线3米 。
• *轴跳精度、负载和力矩大小可按需求定制，部分规格见下表。（0.5μm版本需提前预定）
•

•



规格	MPRS170-65-5-2	MPRS170-65-2-2	MPRS170-65-1-2	MPRS170-90-5-1	MPRS170-90-2-1	MPRS170-90-1-1	MPRS170-90-5-05	MPRS170-90-2-05	MPRS170-90-1-05
定位精度	±5″	±2″	±1″	±5″	±2″	±1″	±5″	±2″	±1″
重复精度	±1″	±0.7″	±0.5″	±1″	±0.7″	±0.5″	±1″	±0.7″	±0.5″
分辨率	0.02″	0.02″	0.02″	0.02″	0.02″	0.02″	0.02″	0.02″	0.02″
允许轴向负载	40kg	40kg	40kg	40kg	40kg	40kg	40kg	40kg	40kg
允许力矩负载	20N·m	20N·m	20N·m	20N·m	20N·m	20N·m	20N·m	20N·m	20N·m
持续转速	600rpm	600rpm	600rpm	600rpm	600rpm	600rpm	600rpm	600rpm	600rpm
轴线径向跳动	2μm	2μm	2μm	1μm	1μm	1μm	0.5μm	0.5μm	0.5μm
轴线轴向跳动	2μm	2μm	2μm	1μm	1μm	1μm	0.5μm	0.5μm	0.5μm
额定扭矩	3.98N·m	3.98N·m	3.98N·m	9.1N·m	9.1N·m	9.1N·m	9.1N·m	9.1N·m	9.1N·m
峰值扭矩	15.9N·m	15.9N·m	15.9N·m	36.4N·m	36.4N·m	36.4N·m	36.4N·m	36.4N·m	36.4N·m
转子转动惯量	0.0038kg·m²	0.0038kg·m²	0.0038kg·m²	0.00835kg·m²	0.00835kg·m²	0.00835kg·m²	0.00835kg·m²	0.00835kg·m²	0.00835kg·m²
重量	6kg	6kg	6kg	8kg	8kg	8kg	8kg	8kg	8kg
温度保护	PT100	PT100	PT100	PT100	PT100	PT100	PT100	PT100	PT100
材质	航空铝，阳极	航空铝，阳极	航空铝，阳极	航空铝，阳极	航空铝，阳极	航空铝，阳极	航空铝，阳极	航空铝，阳极	航空铝，阳极




侧出线款

下出线款




尺寸
