产品概述

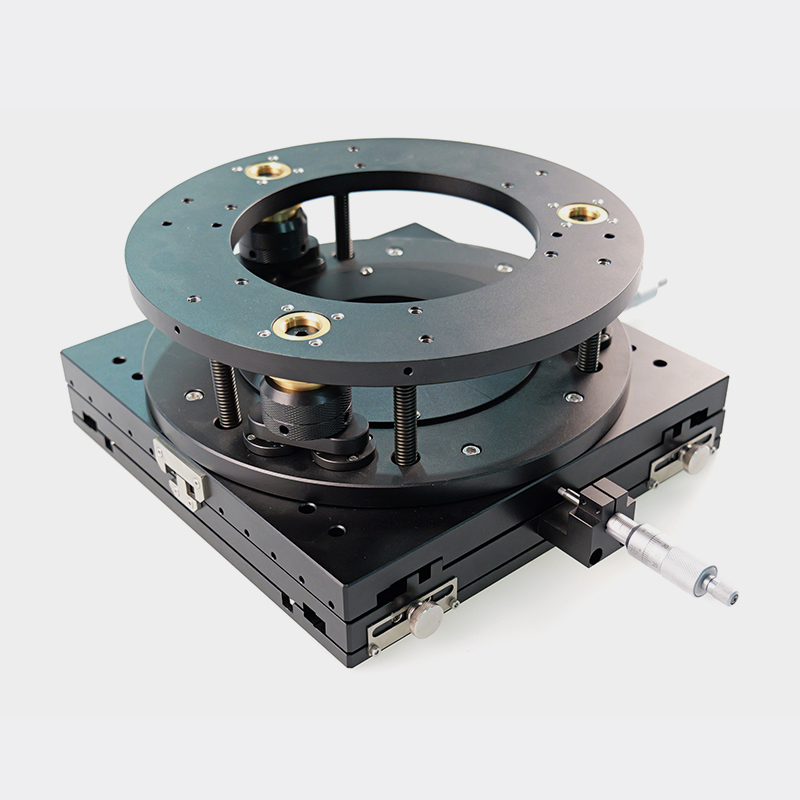

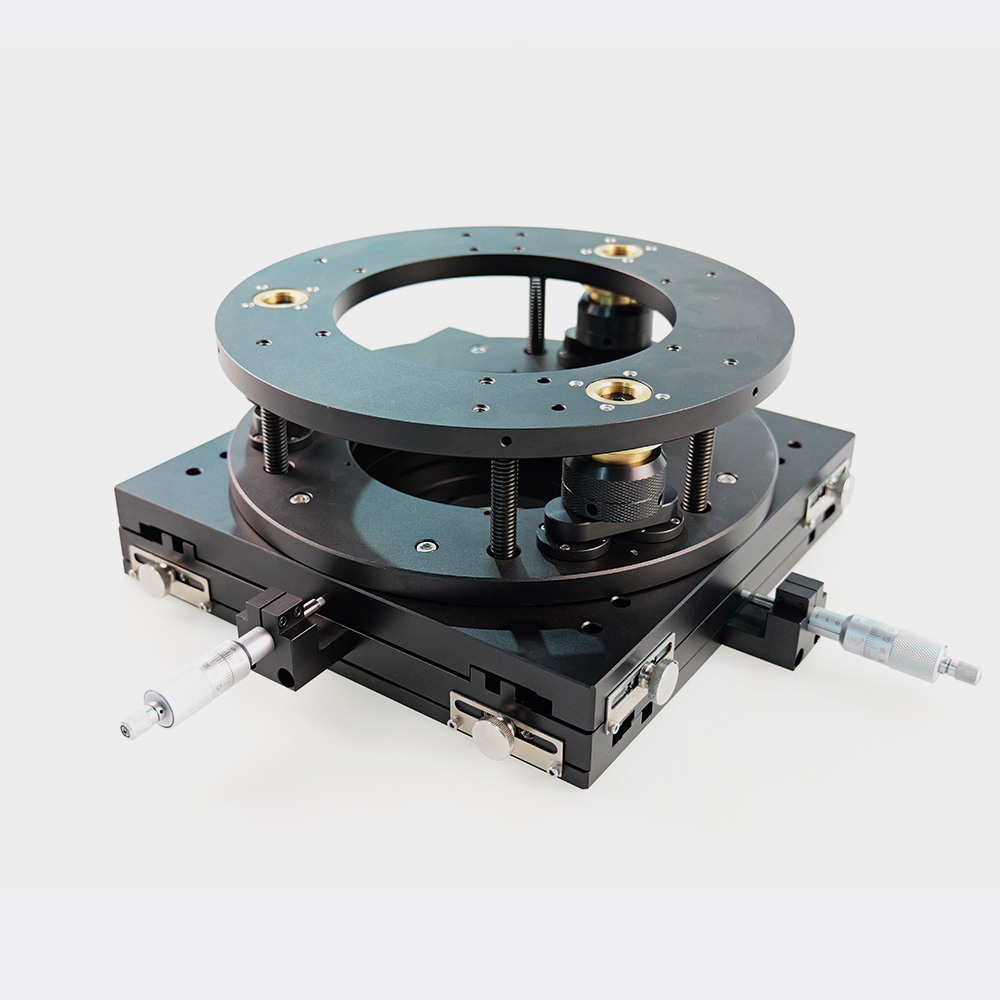

五自由度高精密调节平台是一种创新的精密机械装置，专为实现旋变定子与转子的精密相对位移而设计。它可与操作控制系统配合使用，构建用于测试旋变电气性能的实验环境，为科研和工业生产领域提供了可靠且精准的解决方案。
主要特点
高精密位移能力 ：该调节平台具备五自由度的运动能力，能够实现旋变定子与转子在多个方向上的精密相对位移。其位移精度可达到微米级，确保在旋变测试过程中，定子与转子之间的位置关系能够被精确地控制和调整，从而为准确评估旋变的电气性能提供重要保障。
与操作控制系统协同工作 ：调节平台能够无缝融入现有的自动化测试系统中，方便与其它设备和软件进行集成。操作控制系统可以根据预设的测试程序和参数，精确地控制调节平台的运动，实现对旋变定子与转子的复杂相对位移操作，提高测试效率和精度。
稳定可靠的机械结构 ：采用高品质的材料和先进的制造工艺，调节平台具有坚固耐用的机械结构。在长期的使用过程中，能够保持稳定的性能，不易出现位移偏差或机械故障，确保旋变测试的连续性和可靠性。同时，其结构设计充分考虑了抗干扰和抗震动因素，能够在复杂的实验环境中正常工作，为旋变电气性能测试提供稳定的机械支撑。
灵活的定制化选项 ：为满足不同用户在旋变测试方面的个性化需求，五自由度高精密调节平台提供灵活的定制化选项。可以根据具体的旋变尺寸、测试要求和实验环境等因素，对调节平台的行程范围、负载能力、安装接口等进行定制，使其更好地适应各种复杂的测试场景，为旋变的研发、生产和质量检测提供有力支持。
应用领域
五自由度高精密调节平台主要应用于对旋转变压器（旋变）电气性能进行测试的实验环境构建。在新能源汽车、航空航天、工业自动化等众多领域，旋变作为一种关键的电气元件，其性能的优劣直接影响到整个系统的运行稳定性和可靠性。通过使用该调节平台，可以精确地控制旋变定子与转子之间的相对位移，模拟各种实际工作条件下的位置关系，从而对旋变的精度、线性度、重复性等电气性能指标进行全面、准确的测试和评估。这有助于研发人员优化旋变的设计，生产企业确保产品质量，以及相关检测机构对旋变进行严格的质量检测和认证。
5DOF | |
外形尺寸 | 300×300×145mm |
中空直径 | φ160mm |
驱动方式 | 手动 |
允许安装方向 | 水平 |
允许负载 | 30kg |
允许侧向力 | 10kg |
允许倾覆力矩 | 5Nm |
XY轴行程 | ±5mm |
Z轴行程 | ±5mm |
θx、θy轴行程 | ±2.5° |
XYZ轴分辨率 | 0.001mm |
θx、θy轴分辨率 | 0.01° |
