一、功能和技术指标
1.1 仿真模块技术指标
a) 4路同步/旋变信号仿真通道，4路同步/旋变信号可编程切换；
b) 参考电压：2.0Vrms～115Vrms可编程；
c) 信号电压：1.0V～90V可编程
d) 频率：47Hz～20000Hz;
e) 角度范围：0°~359.999°连续变化；
f) 输出驱动能力：2.2VA,≥11.8V;200mArms,<11.8V;
g) 分辨率：0.001°;
h) 双通道可编程多速比：2～255,增量为1;
i) 角度仿真精度指标：
j) 电隔离：≥500V;
k) 具有过压保护、过温保护功能；
l) 动态仿真功能：范围±10000°/sec, 分辨率0.01°/sec。
1.2 测量模块技术指标
a) 4路同步/旋变信号测量通道，4路同步/旋变信号可编程切换；
b) 参考电压：2.0Vrms～130Vrms;
c) 信号电压：1.0V～90V (旋变),11.8V～90V (同步);
e) 角度范围：0°~359.9999°;
f) 角度测量精度指标：
g) 角度分辨率：0.0002°;
h)动态测量范围：±10000°/sec
i) 双通道可编程多速比：2～255,增量为1;
j) 电隔离：≥500V。
1.3 参考电源输出
a) 一路参考电源输出；
b) 输出范围：2 Vrms～115Vrms, 可程控；
c) 分辨率：0.1V;
d) 输出精度：±3%(±6%@>7.5 kHz);
e) 输出驱动能力：2.2VA;
f) 输出频率范围：47Hz～10kHz;
g) 输出频率步进：0.1Hz;
h) 输出频率精度：0.1%。
1.4其他要求
1.4.1 供电要求：DC5V和DC±12V，功耗不大于35W。
1.4.2 外形尺寸：349*234*30，重量：1.5kg

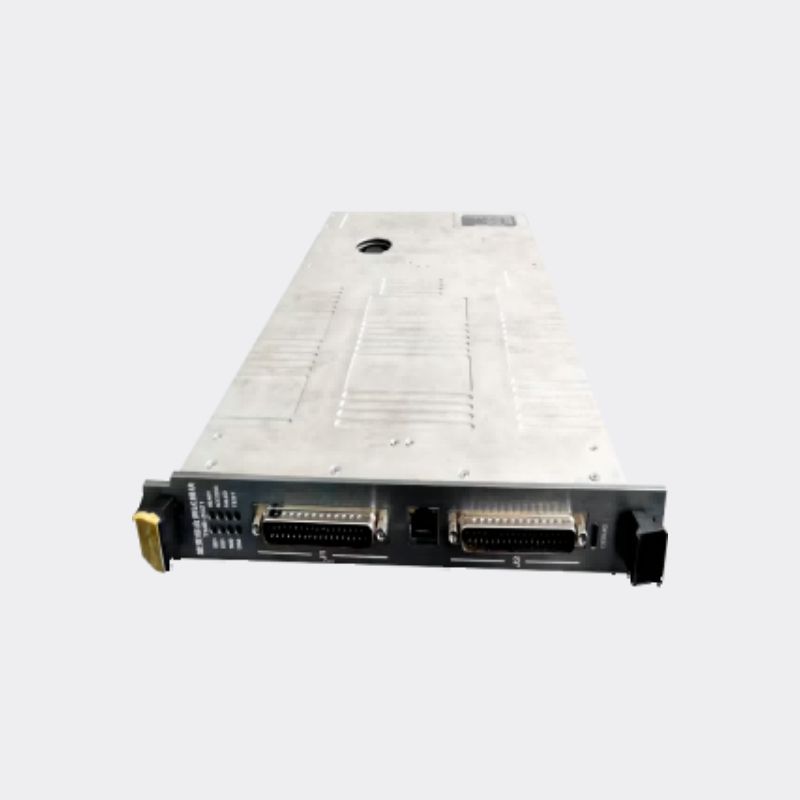

1.4.3 总线结构：VXI
